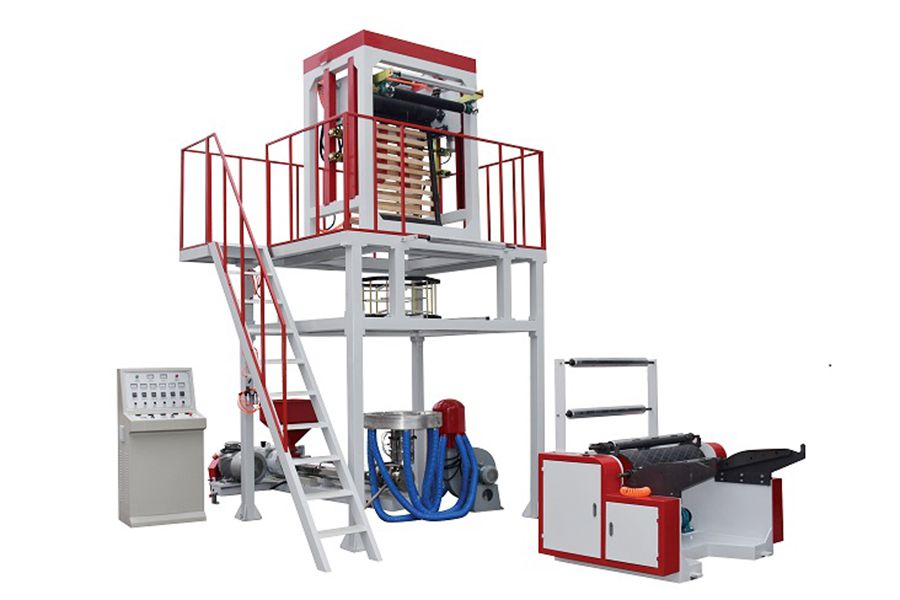

Высокоскоростной экструдер для производства пленки (с однопозиционным намотчиком)
Высокоскоростной экструдер для производства пленки (с однопозиционным намотчиком)
(с экструзионным шнеком и цилиндром тайваньского производства)
Видео
Запросить расценки
Высокоскоростной экструдер для производства пленки с однопозиционным намотчиком оснащен биметаллическими цилиндром и шнеком, прошедшими семисуточную термообработку, повышающую износостойкость и рабочий ресурс оборудования. Конструкция шнека оптимизирована для стабильной подачи и смешивания материала, что способствует повышению качества пленки и производительности линии. Оборудование оснащено фиксированной фильерной головкой и однопозиционным намотчиком и поддерживает переработку HDPE (ПЭВП), LDPE (ПЭНП), мастербатчей (филлеров) и биоразлагаемых материалов.
Выдувной экструдер TPLAST используется для производства различных типов упаковочной пленки в широком спектре отраслей.
Технические характеристики
Модель
SJ-50/HMB600
SJ-55/HMB800
SJ-60/HMB1000
SJ-65/HMB1200
Диаметр шнека (мм)
Ø50
Ø55
Ø60
Ø65
Соотношение шнека (L/D)
30:1
30:1
30:1
30:1
Макс. ширина пленки (мм)
200-600
300-800
400-1000
600-1200
Толщина пленки (мм)
0.006-0.10
0.006-0.10
0.006-0.10
0.006-0.10
Макс. производительность экструзии (кг/ч)
70
80
100
115
Диаметр фильеры (мм)
Ø60/100
Ø80/150
Ø100/200
Ø120/250
Мощность воздуходувки (кВт)
3
3
3.7
4
Мощность охлаждающего цилиндра (кВт)
0.13*2
0.13*2
0.13*3
0.13*3
Мощность главного двигателя (кВт)
15
18.5
22
30
Мощность (кВт)
28
36
40
45
Габариты (м)
5.0×2.1×4.0
5.0×2.3×4.2
5.0×2.3×4.5
5.0×2.3×5
Вес (кг)
2500
2800
3000
3200

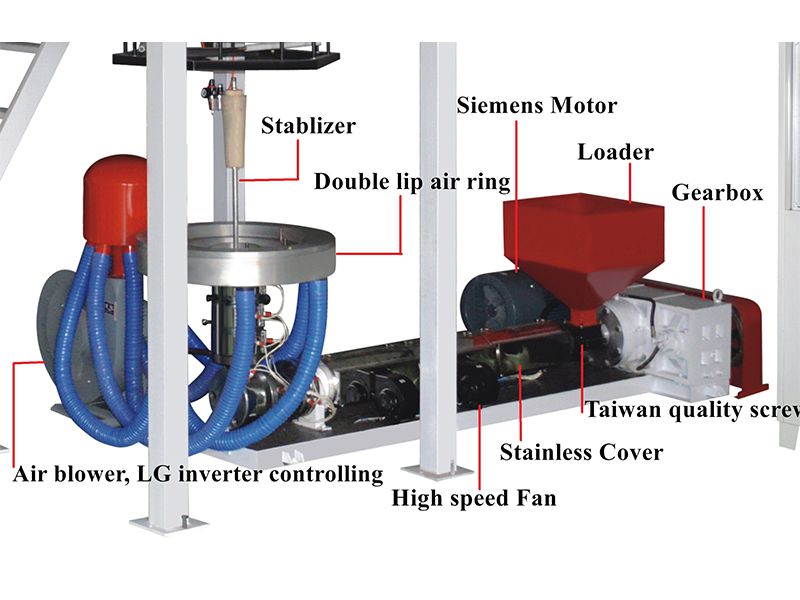

Главный экструдер
Тянущий двигатель
Намотчик
Шкаф управления
Компоненты оборудования
Шнек (тайваньский, биметаллический)
1. Материал: 38 CrMoALA
2. Элементный анализ материала:
C: 0.35-0.42 Si: 0.20-0.45 Mn: 0.30-0.60 S: ≤0.035 P: ≤0.035
Cr: 1.35-1.65 Al: 0.70-1.10 Ni: ≤0.030 Cu: ≤0.030 Mo:0.15-0.25
3. Твердость после отпуска: HB 260–290
4. Глубина азотирования: 0.4-0.7 мм
5. Твердость поверхности: HV 900-1050
6. Шероховатость поверхности: 0.32 Ra
7. Линейность шнека: 0.015 мм/м
8. Биметаллический шнек: на резьбу нанесен слой карбида вольфрама
9. Твердость биметаллического слоя: HRC 58–62
10. Глубина биметаллического слоя: 2-3 мм
11. Элементы биметаллического слоя: Fe, Ni, B, C, Cu и др.
Главный двигатель (Siemens)
1. Скорость вращения: 1400 об/мин
2. Питание: 380 В, трехфазное, может быть настроено под требования систем электропитания
3. Рассчитан на эксплуатацию до 10 лет
Редуктор
1. Функции: снижает скорость вращения
2. Передаточное отношение: 10:1
3. Высокопрочный редуктор с закаленными шестернями и длительным сроком службы
4. Для работы требуется смазочное масло
5. Низкий уровень шума и увеличенный срок службы

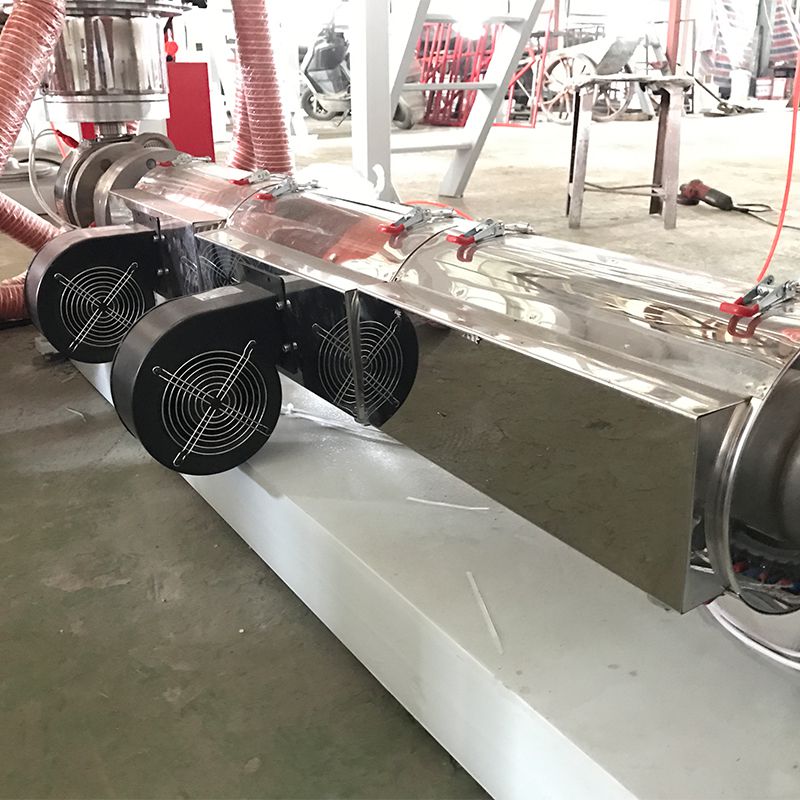

Нагреватель
1. Керамический нагреватель нагревается быстрее по сравнению с аналогами из нержавеющей стали
2. Срок службы не менее 5 лет
3. Эффективнее удерживает тепло и снижает энергопотребление
4. Изготовлены из высококачественной керамики и нагревательной проволоки
Фиксированная фильера (тайваньская конструкция)
1. Изготовлена из высокопрочной стали №45
2. Поверхностная обработка головки повышает прозрачность пленки
3. Фильера увеличенного размера эффективнее справляется с различными производственными задачами

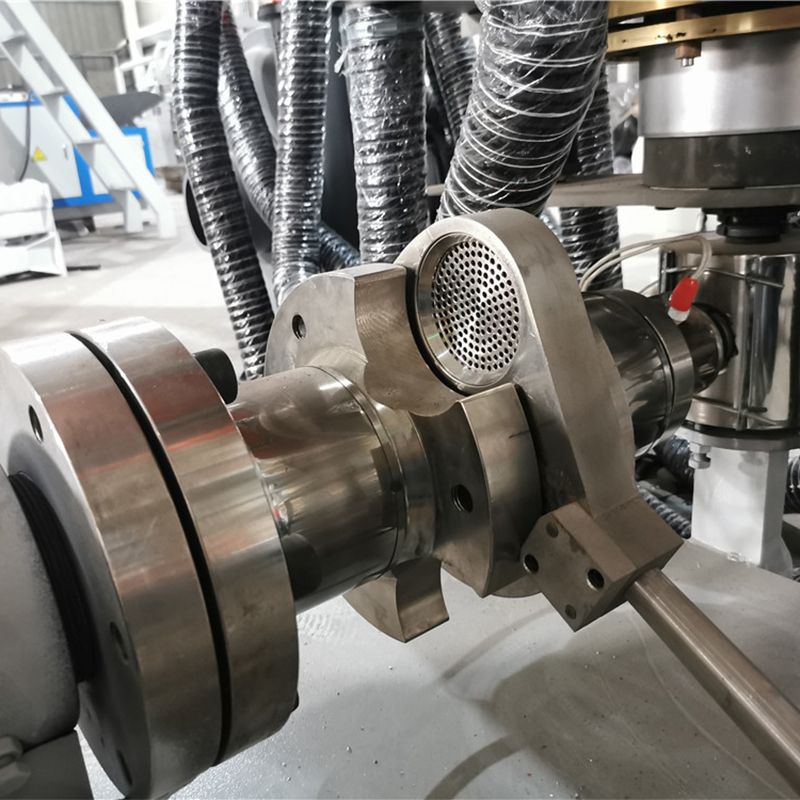

Быстросменный фильтр
1. Повышает эффективность работы операторов
2. Минимизирует риск утечки материала
3. Быстрая замена фильтров позволяет экономить время и трудозатраты

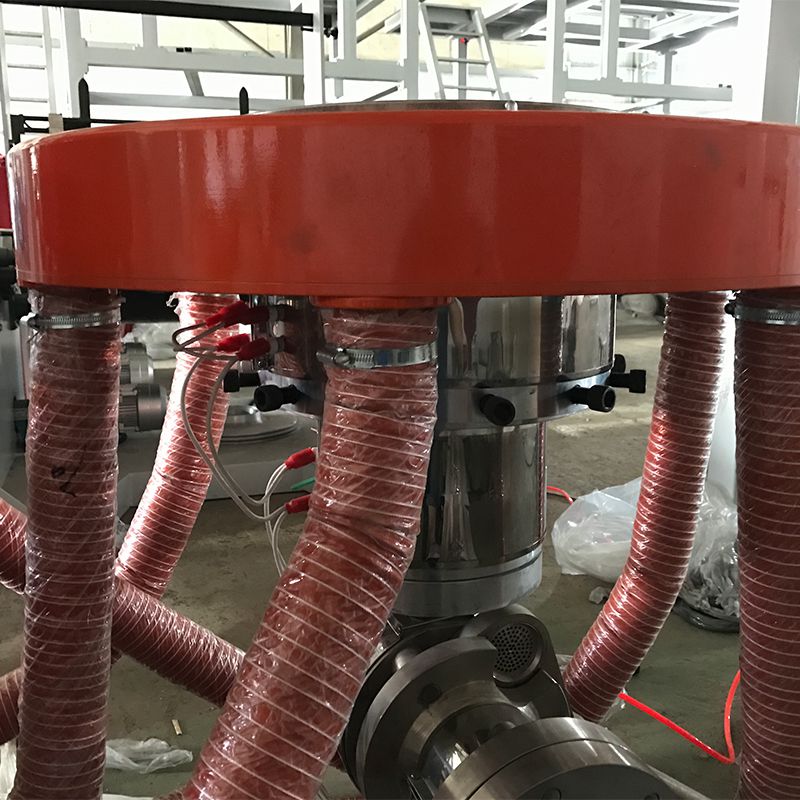

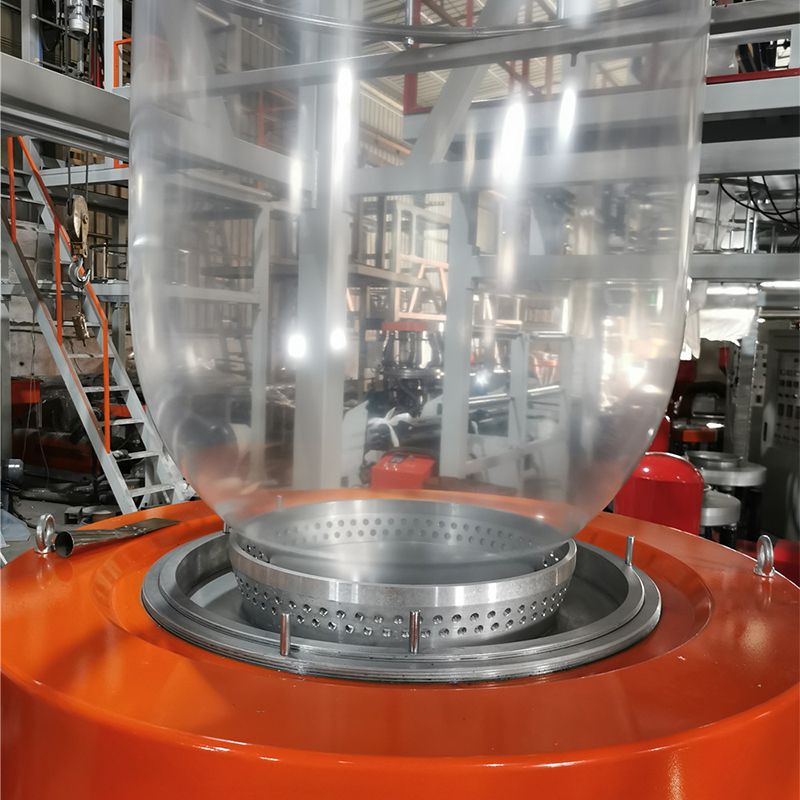

Двухканальное воздушное кольцо
1. Использование двух каналов вместо одного позволяет быстрее охлаждать пленку и увеличивает производительность
2. Подходит для изготовления пленок из HDPE (ПЭВП) и LDPE (ПЭНП)

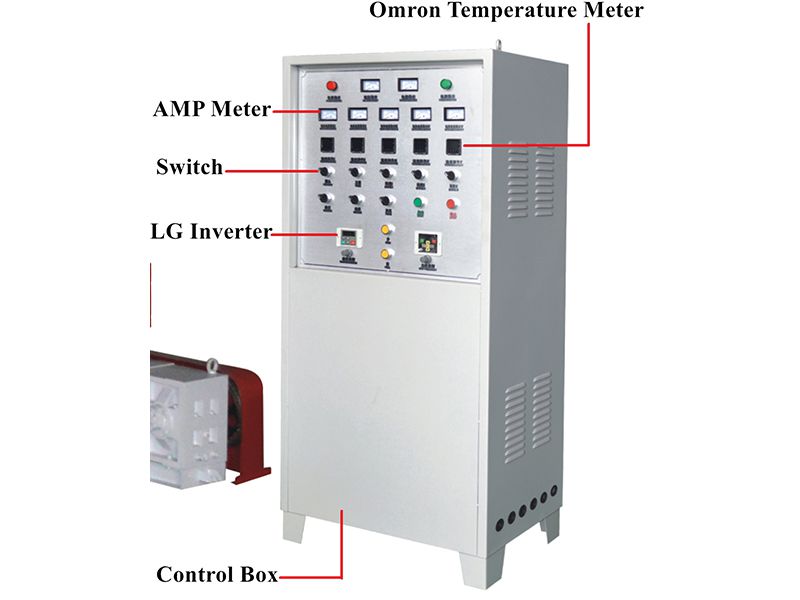

Электрические компоненты (температурный контроллер Omron и инвертор LS)
1. Цифровая технология обеспечивает точный температурный контроль с погрешностью до 3°C
2. Срок службы не менее 10 лет

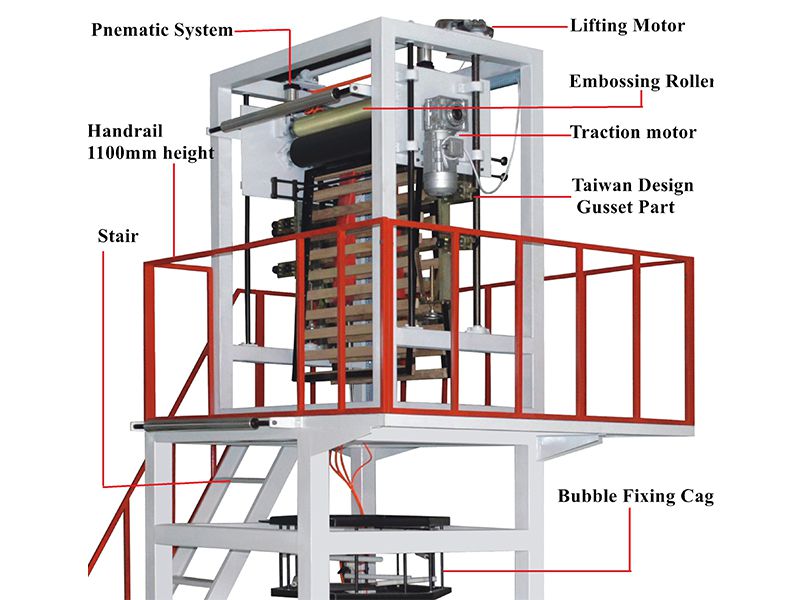

Тянущий блок
Блок формирования складки выполнен по тайваньской технологии и отличается удобством регулировки

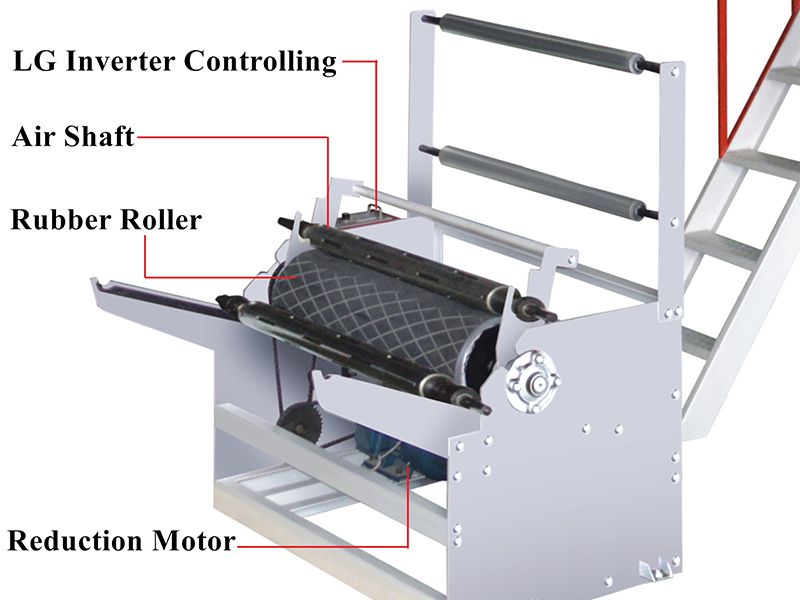

Однопозиционный намотчик
1. Система автоматического контроля натяжения поддерживает одинаковую скорость вытяжки, обеспечивая стабильную работу оборудования на оптимальной скорости
2. Инвертор LG позволяет гибко регулировать скорость механизма перемотки
