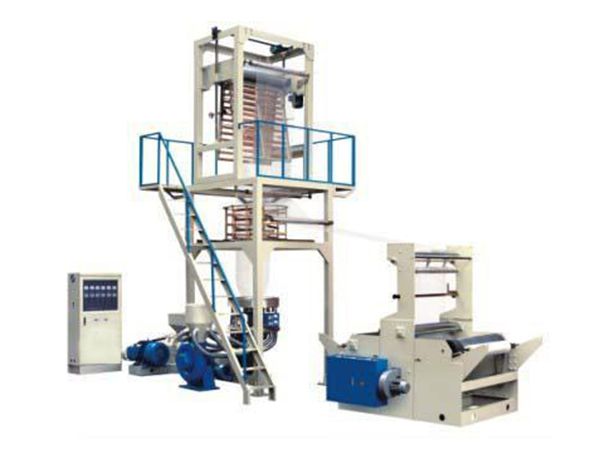

Высокоскоростной экструдер для производства пленки
(с двухпозиционным намотчиком)
Видео
Шнек и цилиндр высокоскоростной машины для выдува пленки изготовлены из стали 38CrMoALA и проходят трехсуточное азотирование, повышающее твердость и износостойкость оборудования.
Машина оснащена двухпозиционной системой намотки и поддерживает работу с материалами HDPE (ПЭВП), LDPE (ПЭНП) и LLDPE (ЛПЭНП). Вращающаяся фильера предлагает пользователям более равномерную намотку пленки при переработке мягких ПЭНП-материалов.
Технические характеристики
| Модель | SJ-50/MC600 | SJ-55/MC800 | SJ-60/MC1000 | SJ-65/MC1200 |
| Диаметр шнека (мм) | Ø50 | Ø55 | Ø60 | Ø65 |
| Соотношение шнека (L/D) | 28:1 | 28:1 | 28:1 | 28:1 |
| Макс. ширина пленки (мм) | 200-600 | 300-800 | 400-1000 | 600-1200 |
| Толщина пленки (мм) | 0.006-0.10 | 0.006-0.10 | 0.006-0.10 | 0.006-0.10 |
| Макс. производительность экструзии (кг/ч) | 45 | 50 | 60 | 70 |
| Диаметр фильеры (мм) | Ø60/100 | Ø80/150 | Ø100/200 | Ø120/250 |
| Мощность вентилятора охлаждения цилиндра (кВт) | 0.25 | 0.25*2 | 0.25*2 | 0.25*3 |
| Мощность главного двигателя (кВт) | 11 | 15 | 18.5 | 22 |
| Мощность (кВт) | 28 | 36 | 42 | 48 |
| Габариты (м) | 5.0×2.1×4.5 | 5.0×2.3×4.8 | 5.5×3.3×5.5 | 5.8×3.6×6 |
| Вес (кг) | 1500 | 2000 | 2300 | 2600 |
Компоненты оборудования
- Шнек
1. Материал: 38 CrMoALA
2. Элементный анализ материала:
C: 0.35-0.42 Si: 0.20-0.45 Mn: 0.30-0.60 S: ≤0.035 P: ≤0.035
Cr:1.35-1.65 Al: 0.70-1.10 Ni: ≤0.030 Cu: ≤0.030 Mo:0.15-0.25
3. Твердость после отпуска: HB 260–290
4. Глубина азотирования: 0.4-0.7 мм
5. Твердость поверхности: HV 900-1050
6. Шероховатость поверхности: 0.32 Ra
7. Линейность шнека: 0.015 мм/м - Главный двигатель
1. Бренд Chaoyue, сертифицирован по стандарту CE
2. Скорость вращения: 1400 об/мин, 6-полюсный тип - Редуктор
1. Высокопрочный редуктор с сроком службы более 10 лет
2. Используется специализированное редукторное масло для стабильной работы подшипников. - Вращающаяся экструзионная головка (фильера)
1. Доступны головки для работы с HDPE и LDPE пленкой
2. Головка фильеры обрабатывается азотированием и полировкой, благодаря чему имеет гладкую внутреннюю поверхность - Система подачи воздуха
1. Алюминиевое воздушное кольцо с шестью каналами подачи воздуха
2. Для быстрого охлаждения пленки используется высокоскоростной нагнетатель - Электрические компоненты
1. Контроллеры температуры KEQANG имеют расчетный срок службы более 10 лет
2. Контактор CHINT гарантирует стабильную работу электрической системы оборудования - Электрический шкаф управления и инвертор
1. Инверторы Shenou соответствуют стандартам CE
2. Все переключатели и кнопки поставляются компанией CHINT
3. Основной двигатель оснащен приводом с частотным регулированием для точного контроля скорости и снижения энергопотребления. Двигатель намоточного узла также работает через частотный преобразователь, обеспечивающий стабильную работу оборудования - Блок формирования складки Оснащен подъемной системой и поддерживает регулировку положения в процессе работы оборудования.

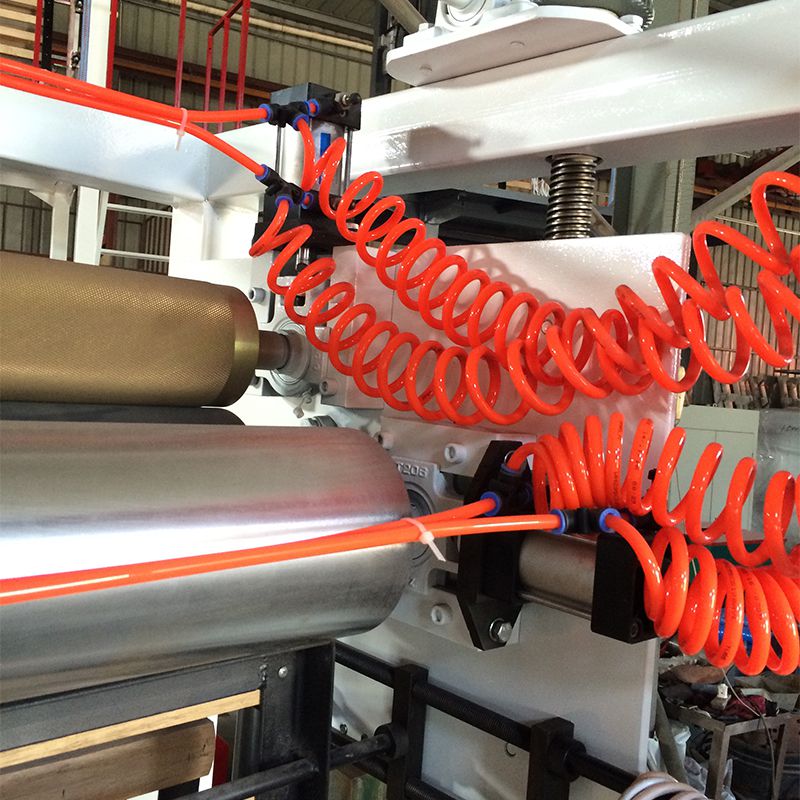

- Тиснильный вал
1. Стандартный шаг тиснения составляет 2 мм и может изменяться в соответствии с требованиями заказчика

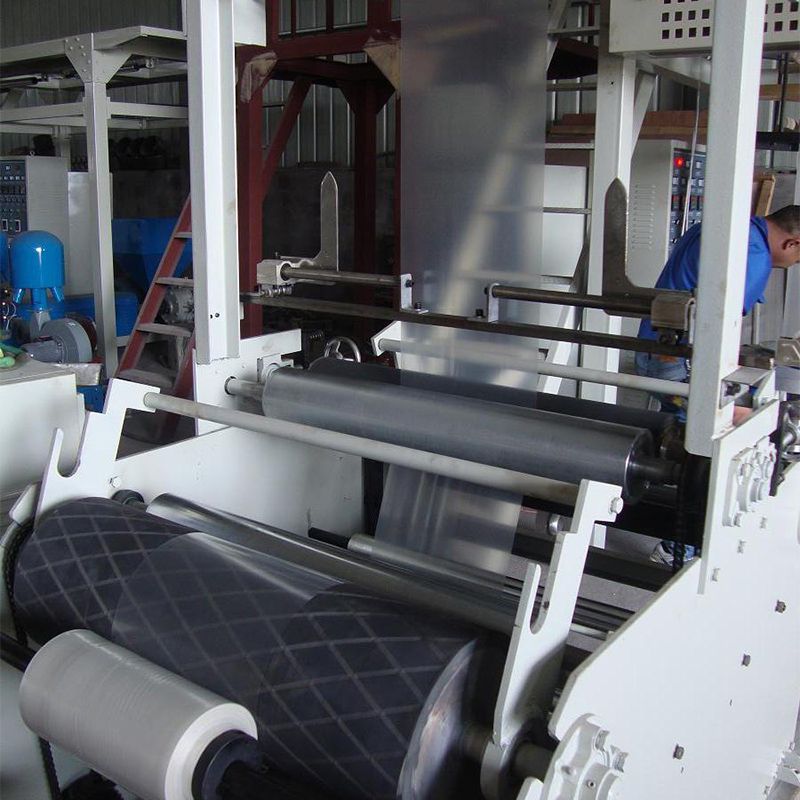

2. Пневмоцилиндр исключает необходимость ручной регулировки - Двухпозиционный намотчик (поверхностная намотка)
1. Поддерживается центральная намотка на базе моментного двигателя и фрикционная намотка с прижимом
2. Намотка и замена рулонов выполняются без дополнительных трудозатрат
