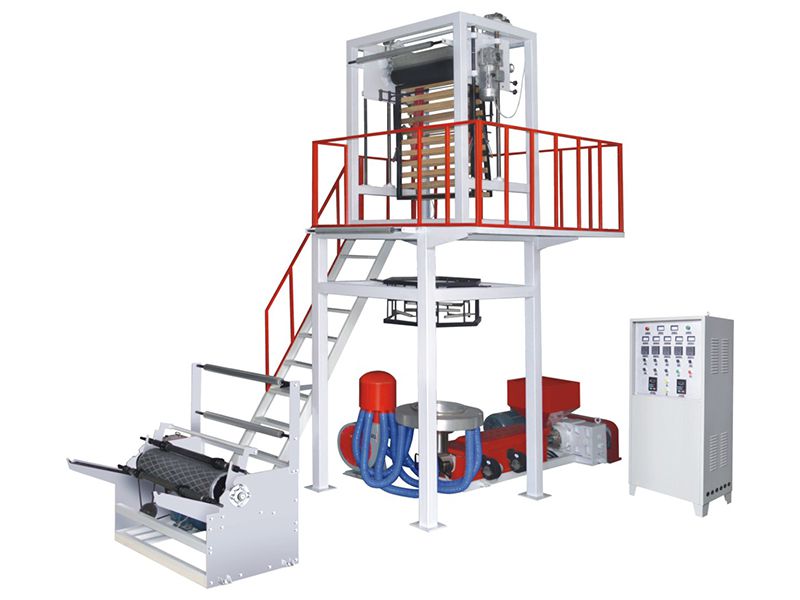

Высокоскоростной экструдер для производства пленки

(с однопозиционным намотчиком)

Высокоскоростной экструдер для производства пленки (с однопозиционным намотчиком)
  • Высокоскоростной экструдер для производства пленки (с однопозиционным намотчиком)
  • Высокоскоростной экструдер для производства пленки (с однопозиционным намотчиком)
  • Высокоскоростной экструдер для производства пленки (с однопозиционным намотчиком)
  • Высокоскоростной экструдер для производства пленки (с однопозиционным намотчиком)
Видео
Запросить расценки

Шнек и цилиндр высокоскоростной экструзионной линии изготовлены из стали 38CrMoALA и проходят трехсуточное азотирование, повышающее твердость и износостойкость оборудования.

Линия оснащена однопозиционным устройством намотки и стационарной фильерой и поддерживает переработку материалов HDPE (ПЭВП), LDPE (ПЭНП) и LLDPE (ЛПЭНП). Конструкция оборудования оптимизирована для переработки ПЭВП.

Тиснильный вал и пневматическая система управления прижимным валом упрощают эксплуатацию оборудования и настройку производственного процесса. Линия используется для производства пленки для пакетов типа «майка» и другой упаковочной продукции.

Технические характеристики
Модель SJ-50/MB600
SJ-55/MB800
SJ-60/MB1000
SJ-65/MB1200
Диаметр шнека (мм) Ø50 Ø55 Ø60 Ø65
Соотношение шнека (L/D) 28:1 28:1 28:1 28:1
Макс. ширина пленки (мм) 200-600 200-800 400-1000 600-1200
Толщина пленки (мм) 0.006-0.10 0.006-0.10 0.006-0.10 0.006-0.10
Макс. производительность экструзии (кг/ч) 40 45 55 60
Диаметр фильеры (мм) Ø60/100 Ø80/150 Ø100/200 Ø120/250
Мощность вентилятора охлаждения цилиндра (кВт) 0.25 0.25*1 0.25*2 0.25*2
Мощность главного двигателя (кВт) 11 15 18.5 22
Мощность (кВт) 28 36 42 48
Габариты (м) 5.0×2.1×3.8 5.0×2.3×4 5.5×3.3×4.2 5.8×3.6×4.5
Вес (кг) 1800 2000 2300 2600
Компоненты оборудования
  • Шнек 1. Материал: 38 CrMoALA
    2. Элементный анализ материала:
    C: 0.35-0.42 Si: 0.20-0.45 Mn: 0.30-0.60 S: ≤0.035 P: ≤0.035
    Cr:1.35-1.65 Al: 0.70-1.10 　Ni: ≤0.030 　Cu: ≤0.030 　Mo:0.15-0.25
    3. Твердость после отпуска: HB 260–290
    4. Глубина азотирования: 0.4-0.7 мм
    5. Твердость поверхности: HV 900-1050
    6. Шероховатость поверхности: 0.32 Ra
    7. Линейность шнека: 0.015 мм/м
  • Главный двигатель 1. Бренд Chaoyue, сертифицирован по стандарту CE
    2. Скорость вращения: 1400 об/мин, 6-полюсное исполнение
  • Редуктор 1. Высокопрочный редуктор с сроком службы более 10 лет
    2. Используется специализированное масло для стабильной работы подшипников
  • Нагреватель 1. Нагреватели из нержавеющей стали со сроком службы более 5 лет
    2. Для контроля температуры цилиндра используется термопара типа E
  • Фильера 1. Доступны варианты для обработки ПЭВП и ПЭНП
    2. Поверхность фильеры проходит азотирование и полировку для повышения износостойкости и улучшения качества внутренней поверхности
  • Система подачи воздуха 1. Одноканальное алюминиевое воздушное кольцо с шестью каналами подачи воздуха
    2. Высокоскоростной вентилятор значительно ускоряет охлаждение пленки
  • Электрические компоненты 1. Контроллеры температуры KEQANG со сроком службы до 10 лет
    2. Контакторы CHINT для стабильной работы электрической системы
  • Электрический шкаф управления и инвертор 1. Инверторы Shenou соответствуют стандартам CE
    2. Все переключатели и кнопки поставляются компанией CHINT
    3. Основной двигатель оснащен приводом с частотным регулированием для точного контроля скорости и снижения энергопотребления. Двигатель намоточного узла также работает через частотный преобразователь
  • Блок формирования складки Оснащен подъемной системой и поддерживает регулировку положения в процессе работы оборудования

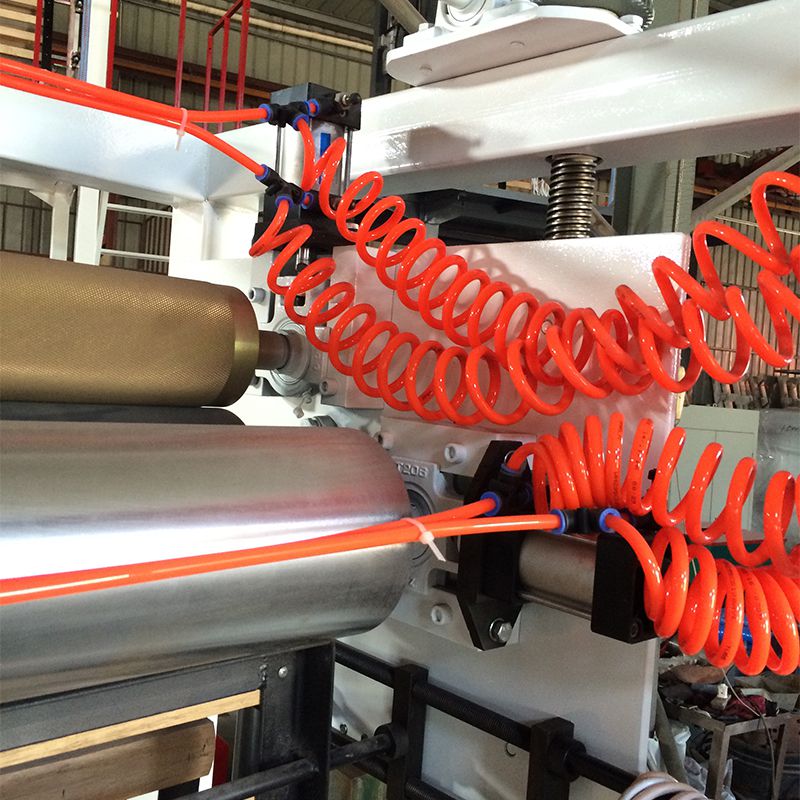

  • Тиснильный вал 1. Стандартный шаг тиснения составляет 2 мм и может изменяться в соответствии с требованиями заказчика
    2. Пневмоцилиндр исключает необходимость ручной регулировки механизмов

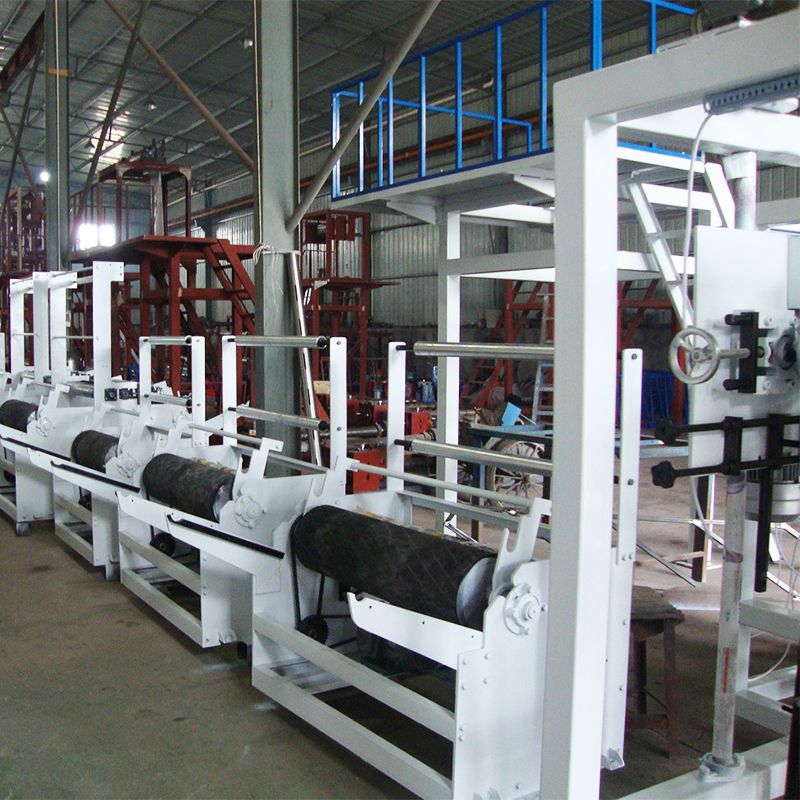

  • Однопозиционный намотчик 1. Поддерживает центральную намотку на базе моментного двигателя и фрикционную намотку
    2. Намотка и замена рулонов выполняются без дополнительных трудозатрат
